PITE3835直流系统接地故障查找仪
来源:盛世时代 时间:2017-05-07 15:20
盛世时代电子成立于1995年,是一家专业,独立从事软硬件开发公司,我们专业化的设计工作人员,提供各式高精密PCB抄板,制板,手机PCB抄板,电脑主板
PCB抄板
,
PCB设计
,PCB改板,
PCB返原理图
,BOM清单制作,
PCB样机制作
,PCB生产,
芯片解密
,
SMT加工
等,公司至成立以来,一直倍受客户好评,我们以专业,优质的服务欢迎每一位新老客户朋友。
故障查找仪特点:

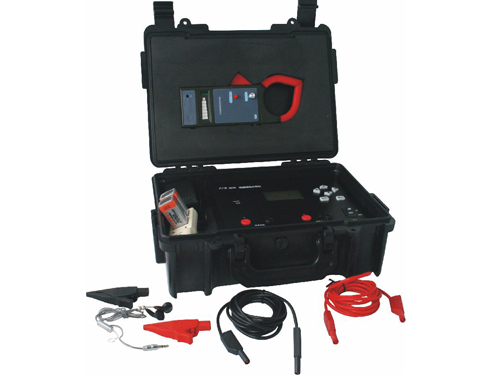

PITE3835直流系统接地故障查找仪
快速查找电气线路中的接地、混线等故障,对绝缘状态不好的“虚接地”(虚地电阻可达一兆欧)同样能迅速查找。
功能:
1、接地故障点定位查找功能
测量设备的绝缘状况,当绝缘破损,电阻降到规定要求之下时,可以进行绝缘接地查找,从而进行处理。
系统组成:绝缘接地分析仪主机与钳形接收器
基本原理:信号发生器对被测对象及地故障电流,之间发射一个1Hz~1000Hz低频电压信号,在故障点处产生一个泄露电流。接收器接收故障电流,根据故障的大小显示在LCD上。
2、绝缘测试功能
可测量、记录设备的绝缘状态
3、状态管理功能
配合微机数据处理、可描述设备绝缘状态曲线。
对设备的绝缘状态动态跟踪。
及时发现绝缘缺陷、预测设备绝缘寿命。
设计特点
1、集绝缘测试与故障点查找为一体。
2、兼有可设置多频率、多电压的信号发生器,以便于现场测试。
3、使用方便,可在设备不停电,不甩线,不解线把的情况下实现各项功能。
4、可根据客户要求定制个性化软件(包括仪表软件和管理系统)。
5、对绝缘状态进行测试分析,趋势分析和状态跟踪。
6、不仅具有绝缘电阻的测试,还具有回复电压、吸收系数等测量,以准确反应设备绝缘的老化状态。
7、定位信号频率低,仅为1Hz,消除容性接地假象。
8、接收器精度高,能够准确查找故障。
9、多种型号钳形接收器可供选择 。
典型应用
1、铁路:信号、通信、机车、车辆及任何电气设备及线路。
2、通讯:通信及任何电气设备及线路。
3、电力:直流系统正、负母线的绝缘测试及故障点定位。
4、其它:航空、冶金、汽车、家用电器等任何电气设备及线路。
技术指标
项目 技术指标
测量范围 电压测量范围:0.00-1000 V
绝缘电阻测量范围:100KΩ-200MΩ(100V)
50KΩ-100MΩ(500V)
20KkΩ-50MΩ(250V)
最小测量分辨率 电压:0.1V
绝缘电阻:0.01 MΩ
测量精度 电压:1%
绝缘电阻:0.5MΩ-100MΩ 5%
>100MΩ 10%
输出信号 直流 1000V±10% 直流 500V ±10% 直流 250V ±10%
功率消耗 连续工作不小于4小时
存储器 128M Flash
显示屏 128x64点阵图形LCD
最大测试灵敏度 ≤0.25 MΩ
整机100%测试灵敏度 ≤10 KΩ
工作温度 -5℃-40℃
工作湿度 80%R.H
测量保护 若输入端有电压30V以上,禁止测量
轨道电路漏电流检测灵敏度 ≥1毫安
钳形互感器开程 70db
钳形互感器孔径 59mm 电 源 内置锂电池
体 积 210 x180 x120mm 重 量 3.0Kg
